操作题：2.算法流程图

试题来源：2022年信息技术学业水平测试

3.信息系统的考查(10分)

必修课程的模块2: 信息系统与社会

命题思路: 信息系统内容较多，重点考查信息系统的搭建和应用。为降低难度，采取修补的思路，采用拖放技术，在读懂题目的基础上，补全给定的信息系统结构图。

题目1¶

中学生100米跑步可以提高身体协调性，加强肌肉力量。现在请你设计一个算法，以男生为例将达标成绩保存到变量b中，输入100米跑步成绩并保存到变量f中，如达标输出“恭喜达标”，否则输出“未达标，继续努力”。（参照标准：男生100米达标成绩14.9秒。）¶

【操作要求】¶

（1）请使用系统提供的图形，将流程图补充完整。
（2）拖动符号区的图形，到中央区的流程图中。
（3）输入相应内容，使之正确表达算法。

中央流程区¶

答案

题目2¶

为了更好的服务居民，某小区超市开展了送货上门活动，单次购买物资金额（用变量a表示）不超过50元时，收取送货费3元；单次购买物资金额超过50元时，收取送货费1元，请你设计并完善“计算订单总费用（用变量b表示）”算法的流程图。¶

【操作要求】¶

（1）请使用系统提供的图形，将流程图补充完整。
（2）拖动符号区的图形，到中央区的流程图中。
（3）输入相应内容，使之正确表达算法。

中央流程区¶

答案

题目3¶

试题描述：夏天使用空调，设定温度后，当室内温度高于设定温度时，空调开始制冷；而当室内温度降至设定温度时，则转为通风状态。设定温度为t1，检测室内温度为t2，模式开关为m。根据室内温度模拟空调控制自动送风模式，现请你设计该问题的算法流程图。¶

【操作要求】¶

（1）请使用系统提供的图形，将流程图补充完整。
（2）拖动符号区的图形，到中央区的流程图中。
（3）输入相应内容，使之正确表达算法。

中央流程区¶

答案

题目4¶

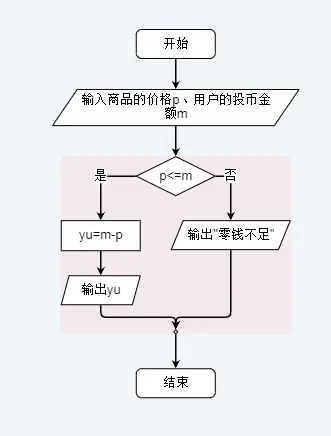

自动售货机的投币系统功能为：输入商品的价格p、用户的投币金额m，如果投币金额大于等于商品价格，则计算并输出找零金额yu；否则输出“零钱不足”。现给出解决该问题的部分算法流程图，请你进行补充完善。¶

【操作要求】¶

（1）请使用系统提供的图形，将流程图补充完整。
（2）拖动符号区的图形，到中央区的流程图中。
（3）输入相应内容，使之正确表达算法。

中央流程区¶

答案

题目5¶

太原市公交车票刷卡为每次0.5元。刷卡时，若余额不足0.5元，提示”“请投币”“；若余额0.5元以上(含0.5元)，直接扣除本次乘车费用；扣除后余额不足5元提示”“余额即将不足”“，若余额5元以上(含5元)，提示”“欢迎乘车”“。请描述该算法。¶

【操作要求】¶

（1）请使用系统提供的图形，将流程图补充完整。
（2）拖动符号区的图形，到中央区的流程图中。
（3）输入相应内容，使之正确表达算法。

中央流程区¶

答案

题目6¶

为了提倡居民节约用电，电力公司制订了如下的阶梯电价收费办法：每月用电量在170度及以下时，电价为0.477元/度；每月用电量在170度以上时，电价为0.527元/度。请你设计完善“计算电费”的算法流程图，其中变量n为正数：表示月用电量(度)， money：表示电费(元).¶

【操作要求】¶

（1）请使用系统提供的图形，将流程图补充完整。
（2）拖动符号区的图形，到中央区的流程图中。
（3）输入相应内容，使之正确表达算法。

中央流程区¶

答案

题目7¶

某电商平台搞活动，同一件商品购买不超过5件时按原价出售，超过5件时打7折出售，需要通过输入商品单价p和数量n计算并输出总价s。现给出解决该问题的部分算法流程图，请你进行补充完善。¶

【操作要求】¶

（1）请使用系统提供的图形，将流程图补充完整。
（2）拖动符号区的图形，到中央区的流程图中。
（3）输入相应内容，使之正确表达算法。

中央流程区¶

答案

题目8¶

征兵时，男性身高要求在160cm以上，现有一台身高测量仪，输入标准身高，即可判断受测人身高是否合格。当测得身高大于160cm时，机器语音播报“身高合格，请测量体重”，否则播报“很遗憾，身高不合格”“。现设身高变量为h，请完善该任务的算法流程图。¶

【操作要求】¶

（1）请使用系统提供的图形，将流程图补充完整。
（2）拖动符号区的图形，到中央区的流程图中。
（3）输入相应内容，使之正确表达算法。

中央流程区¶

答案

题目9¶

为唤起公众的节水意识，加强水资源保护，其市通过价格调控手段来达到节水的目的，其生活用水收费标准为∶每户每月用水量未超过12立方米时，每立方米收费2.8元；超过12立方米的部分，每立方米收费4.2元。请你完善该问题的算法流程图。¶

【操作要求】¶

（1）请使用系统提供的图形，将流程图补充完整。
（2）拖动符号区的图形，到中央区的流程图中。
（3）输入相应内容，使之正确表达算法。

中央流程区¶

答案

题目10¶

对任意输入的两个整数x和y，找出并输出其中的较大值。x和y分别表示两个任意整数， big表示输出的较大值、现清你设计该问题的算法流程图。¶

【操作要求】¶

（1）请使用系统提供的图形，将流程图补充完整。
（2）拖动符号区的图形，到中央区的流程图中。
（3）输入相应内容，使之正确表达算法。

中央流程区¶

答案
